О современном маркшейдерском оборудовании студентам-горнякам ЗГУ рассказал Александр Загибалов, заведующий кафедрой маркшейдерского дела и геодезии Иркутского национального исследовательского технического университета. Лектор познакомил студентов с передовыми разработками и на ярком примере объяснил, почему маркшейдерам полезно разбираться даже в космических технологиях.
«Впервые космический мониторинг наши специалисты применили в Забайкальском крае, где произошло крупное обрушение угольного борта. Было обработано 105 пар снимков с космического спутника и рассчитано смещение земной поверхности. Позднее специалисты кафедры первыми в России начали применять для мониторинга лазерные сканеры RIEGL. Такой сканер посылает лазерный луч, а затем получает его отражение и в этот момент определяет угол и расстояние до отраженной поверхности. В автоматическом режиме сканируется 400 тысяч точек в секунду и получается плотное облако точек с математическими координатами, по которым строится модель», - рассказал Александр Загибалов.
Центр маркшейдерских геологических инноваций Иркутского университета - научно-производственное объединение, где студенты принимают участие в создании новых приборов и устройств. Вот самые интересные изобретения, многие из которых нашли своё применение на рудниках «Норникеля»:

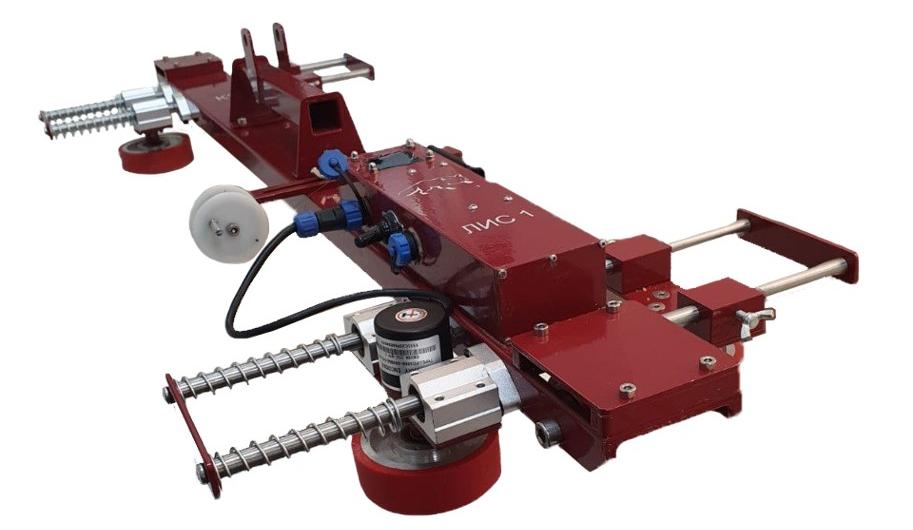

ЛИС-1 – лазерная измерительная станция, которая прошла испытания на сертификацию как средство измерения. Лазерная сканирующая головка, которая устанавливается перпендикулярно оси ствола, синхронизируется в момент запуска по временной метке с ведущей кареткой и сканирует ствол в движении. Полученное трёхмерное облако точек вертикальной горной выработки помогает определить зазоры во всех направлениях. Благодаря сканеру строится профиль стенок шахтного ствола и создаётся трёхмерная модель. Такие работы специалисты проводят регулярно, чтобы обеспечить безопасный подъем и спуск людей.
ЛИС-КС - система контроля движения сырья и готовой продукции на крытых складах, которая позволяет оперативно и точно произвести учёт. 20 цифровых камер проводят измерения там, где вручную это сделать невозможно и опасно. Оператор отправляет запрос через свой смартфон на ЛИС-КС, система удалённо выполняет маркшейдерскую съёмку, подсчитывает объём складируемого сырья, и отправляет на известный электронный адрес маркшейдерскую справку с объёмами.

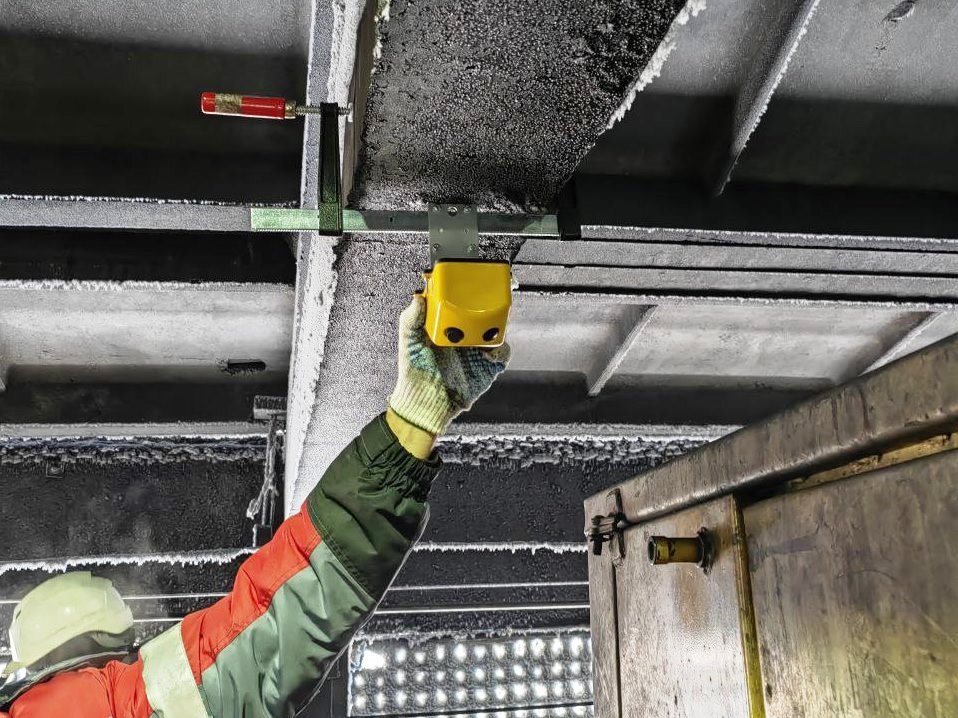

ЛИС-И - инклинометр. «Умная» система автоматизированного геодезического мониторинга за деформациями сооружений и подземными сдвигами.Самая главная инновация — сеть инклинометров. Устройства располагают на фундаментах разных конструкций: мостах, домах, плотинах, наливных танкерах. Система с высокой точностью отслеживает смещение фундамента и сможет предупредить его повреждение. Полученные данные сеть будет в режиме реального времени отправлять на компьютер. Если вдруг смещение или деформация достигнут критических значений, специалисты смогут принять оперативные меры и предотвратить потенциальную чрезвычайную ситуацию.

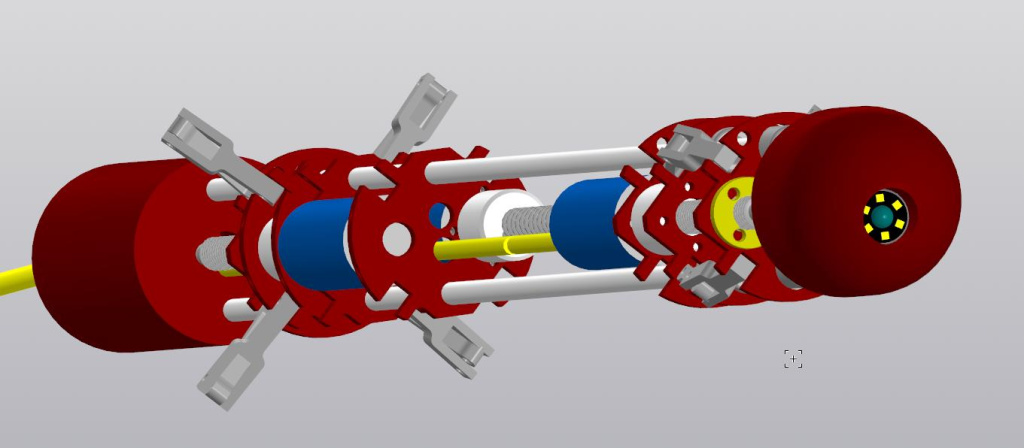

ЛИС-Вергилий - самоходный снаряд для обследования вертикальных и наклонных скважин глубиной более 100 метров. Роботизированный механический «червь» способен передвигаться по взрывной скважине, подавая измерительное оборудование снизу-вверх. Принцип его передвижения - в попеременном распирании упоров, которые работают как автомобильный домкрат. Устройство оснащено цифровой камерой, инклинометрами и другими датчиками.

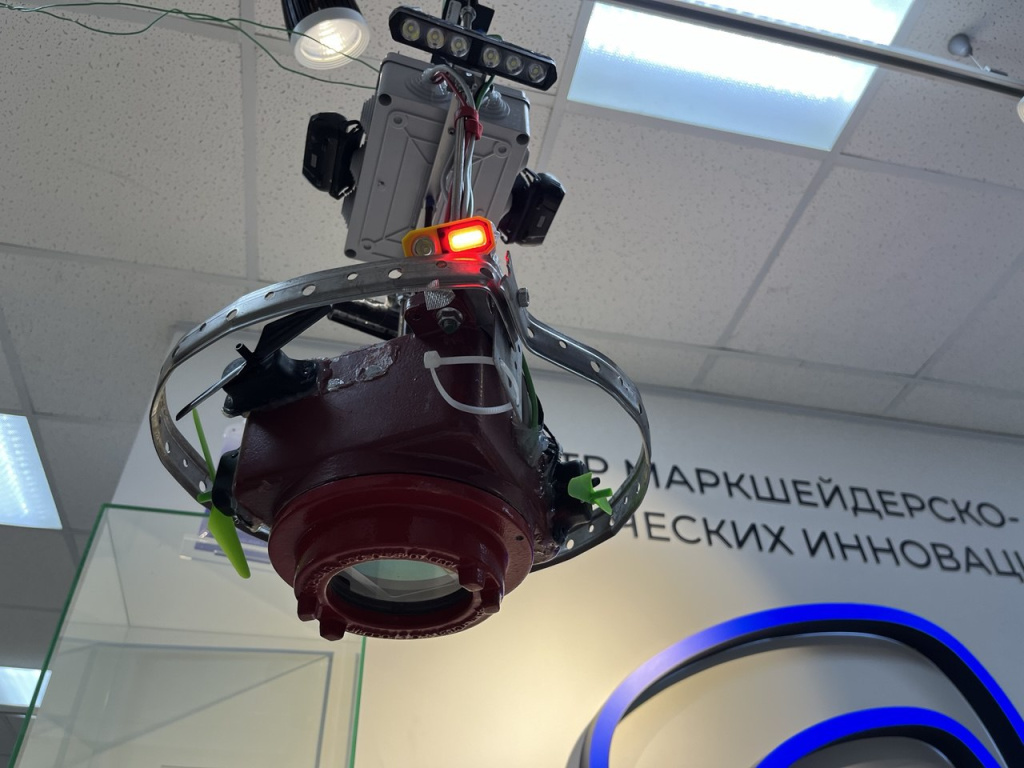

СканДинАвиа - прибор для обследования вертикальной выработки, не оборудованной подъемными комплексами. Аппарат состоит из лебедки с видеокамерой, лазерного сканера и системы стабилизации, которая в условиях вентиляции и большой глубины шахты компенсирует вращение аппарата с помощью движения лопастей в обратном направлении. Стабилизация качания выполняется по данным акселерометров и гироскопов, которые управляют четырьмя двигателями по бокам прибора.
Эффективность разработок уже доказана на практике.Специалисты успешно применяют их во время создания опорных и съёмочных сетей на карьерах и в шахтах, при съёмке горных выработок и определении объёмов горных работ, составлении горно-графической документации (планы, разрезы, профили).
Александр Загибалов отметил, что будущие горные инженеры и маркшейдеры должны знать не только принцип работы приборов, но иих устройство, особенности эксплуатации и возможные неисправности. Это позволит повысить эффективность работы специалиста и свести к минимуму ошибки, которые на производстве могут привести к серьёзным последствиям.
В перспективе - плотное взаимодействие кафедр разработки месторождений полезных ископаемых Заполярного университета и маркшейдерского дела и геодезии Иркутского национального исследовательского технического университета, чтобы объединить усилия двух сильных сибирских вузов. Это позволит готовить современных горных инженеров, которые умеют работать с новейшими цифровыми технологиями и сразу после выпуска готовы к сложным производственным задачам.
